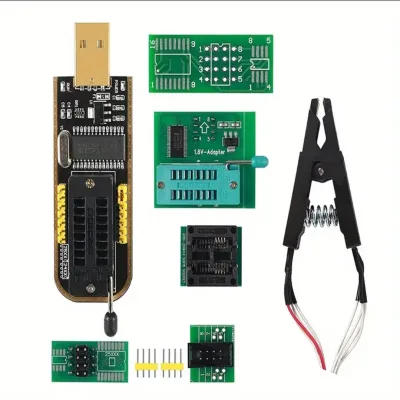

Programadora USB CH341A
El programador CH341A es una interfaz USB de bajo costo que opera como convertidor USB a bus serie sincrónico/asincrónico. Soporta protocolos de memoria EEPROM serie estándar SPI (Modo 0) e I2C, con un rango de voltaje de operación de 3.3V a 5V.

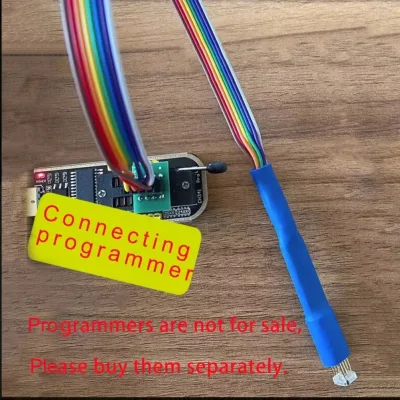

Su complemento, la pinza de prueba SOP8/SOIC8 (clip), permite el acceso a los pines del chip (VCC, GND, SI, SO, SCK, CS, WP, HOLD) mediante contacto por resorte. Esta configuración posibilita la lectura (dump) y escritura (flash) de firmwares en memorias no volátiles de las series 24Cxx (I2C) y 25xxx (SPI), como las comunes 25Q64 o 24C02, sin necesidad de desoldar el componente del circuito impreso (in-system programming).
Es una herramienta fundamental para labores de ingeniería inversa, recuperación de BIOS corruptos, y reprogramación de microcontrolores en placas de automóviles y hardware embebido. El control se realiza mediante software específico que maneja los parámetros de señal de reloj (SCK) y los temporizadores de escritura.
